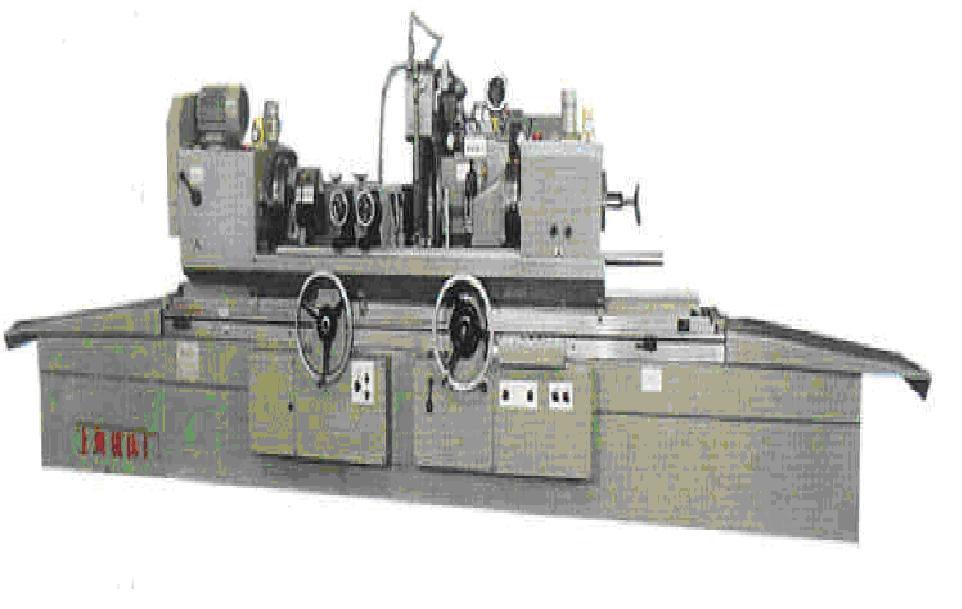

H198A数控斜砂轮架曲轴主轴颈磨床
发布时间: 2020-12-10 被阅览数: 7794 次 来源: 青海亚新网站_亚新和巨龙机械设备有限公司

亚新网站_亚新(中国)主要用途:
   H198A
数控斜砂轮曲轴主轴颈磨床适用于大批量的生产工厂,专用加工曲轴的第一主轴颈及皮带轮轴颈、齿轮挡轴颈,一次成形磨削。机床除具有数控自动快速进退、无空程、粗、半精、精切入微量进给外,还配有自动工件轴向对刀装置,工件自动测量装置,自动工件跟踪中心架及工件的准停装置。并根据用户提供的工件附有各种配件装置。
结构特征:
a
、具有绝对工件坐标值显示外,外接PC9”单色中文显示。
b
、控制系统采用日本QCUMA OSP500a单轴数控系统,砂轮架自动轴肩进给、粗进给、精进给、微进给及各进给间的延时停留。
c
、砂轮架快速进退,砂轮的自动成形靠模修整及砂轮架的自动补偿。砂轮主轴系统采用动静压轴承。
d
、液压控制头架主轴移动,实现工件轴肩的自动对刀。
e
、中心架的自动跟踪。
f
、工件的自动测量。(采用MARPOSS单向对刀仪及径向主动测量仪)
g
、头架由交流电机变频无级调整,带动工件旋转并控制工件自动准停。
h
、机床具备自动监控及可靠的联锁装置。

主要技术规格及参数:

主要规格

最大工件回转直径×最大工件长度

φ320×1500mm

加工范围

中心高

255mm

工件最大回转直径

φ320mm

最大可磨直径(新砂轮)

φ150mm

最大可磨直径(旧砂轮)

φ30mm

中心架上可磨直径

根据协议书

头尾架顶尖间距

1500mm

工件最大安装长度

1500mm

头尾架

头架回转可能性

主轴轴向移动

主轴轴向移动量

3mm

头架主轴花盘准停

头架转速



粗磨

120r/min





精磨

80 r/min

尾架顶尖移动量





45mm

尾架顶尖液压进退





有

尾架顶尖轴向限位连锁装置





砂轮架

沿丝杆最大行程量

300mm

移动速度

25000.1mm/min

手摇脉冲发生器每脉冲当量

0.001mm

主轴直径

100mm

主轴转速

1430r/min

砂轮线速度

45m/sec

砂轮直径

最大750mm,最小580mm

机床电动机总功率                                                      23.73KW

机床外形尺寸和净重

长××(mm)

?

净重(Kg

9800

机床装箱尺寸毛重

××(mm)

1

3800×2900×2250



2

3300×1900×2200

毛重(Kg

1

10100



2

1700
